製品一覧

  • 電圧レギュレーターを内蔵していないため、低ジッター、低位相ノイズで動作します。

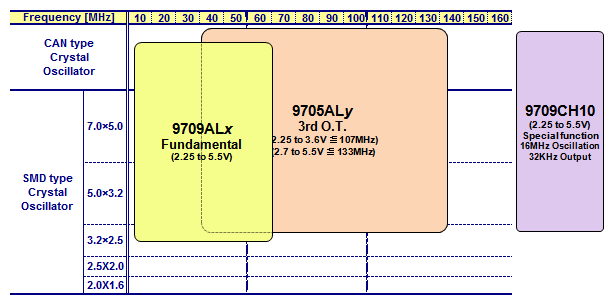

Low phase noise type
製品名発振モード発振周波数
(参考値)		電源電圧出力周波数出力負荷
KH9709AL1 Fundamental 4～60MHz 2.25～5.5V fo ～50pF
KH9709AL2 Fundamental 4～60MHz 2.25～5.5V fo/2 ～50pF
KH9709AL3 Fundamental 4～60MHz 2.25～5.5V fo/4 ～50pF
KH9709AL4 Fundamental 4～60MHz 2.25～5.5V fo/8 ～50pF
KH9709AL5 Fundamental 4～60MHz 2.25～5.5V fo/16 ～50pF
KH9709AL6 Fundamental 4～60MHz 2.25～5.5V fo/32 ～50pF
KH9709CH10 Fundamental 16.8MHz 2.25～5.5V 32KHz ～50pF
KH9705ALA 3rd-overtone30～40MHz 2.25～3.6Vfo ～50pF
30～50MHz 2.7～5.5V
KH9705ALB 3rd-overtone40～55MHz 2.25～3.6Vfo ～50pF
50～70MHz 2.7～5.5V ～30pF
KH9705ALC 3rd-overtone55～75MHz 2.25～3.6Vfo ～30pF
65～100MHz 2.7～5.5V
KH9705ALD 3rd-overtone75～100MHz 2.25～3.6Vfo ～30pF
95～125MHz 2.7～5.5V ～15pF
KH9705ALE 3rd-overtone90～107MHz 2.25～3.6Vfo ～30pF
100～133MHz2.7～5.5V ～15pF

  • 電圧レギュレーターを内蔵しており、低周波数偏差で動作します。
Low frequency deviation type
製品名発振モード発振周波数
(参考値)		電源電圧出力周波数出力負荷
KH9827AL1Fundamental 10～60MHz 1.6～3.63Vfo ～30pF
KH9827AL2Fundamental 10～60MHz 1.6～3.63Vfo/2 ～30pF
KH9827AL3Fundamental 10～60MHz 1.6～3.63Vfo/4 ～30pF
KH9827AL4Fundamental 10～60MHz 1.6～3.63Vfo/8 ～30pF
KH9827AL5Fundamental 10～60MHz 1.6～3.63Vfo/16～30pF
KH9827AL6Fundamental 10～60MHz 1.6～3.63Vfo/32～30pF
KH9827AL7Fundamental 10～60MHz 1.6～3.63Vfo/64～30pF
KH9829A10Fundamental 16.8MHz 1.6～3.63V32KHz～15pF
KH9829B11Fundamental 33.6MHz 1.6～3.63V32KHz～15pF
KH9827ALA3rd-overtone30～45MHz 1.6～3.63Vfo ～30pF
KH9827ALB3rd-overtone40～55MHz 1.6～3.63Vfo ～30pF
KH9827ALC3rd-overtone50～75MHz 1.6～3.63Vfo ～30pF
KH9827ALD3rd-overtone65～110MHz 1.6～3.63Vfo ～30pF
KH9835ALA3rd-overtone90～140MHz 1.6～3.63Vfo ～15pF
KH9835ALB3rd-overtone120～160MHz1.6～3.63Vfo ～15pF

小型低消費電力版では通常温度製品と高温対応製品は統合されました。
簡易データシートは高温対応製品のページからご覧ください。
  • 簡易データシートをご覧いただくにはAdobe Acrobat Reader DCが必要です。
    お持ちでない場合は、こちらからダウンロードしてください。
  • 簡易データシートに記載されている発振周波数は全ての環境においての動作を保障するものではありません(お客様が組み合わせる水晶や、実装条件によって変動します)。
  • 簡易データシートは予告無く変更される場合があります。
  • 詳細なデータシートをご希望の方はこちらよりお問い合わせください。
