製品一覧

  • 電圧レギュレーターを内蔵していないため、低ジッター、低位相ノイズで動作します。

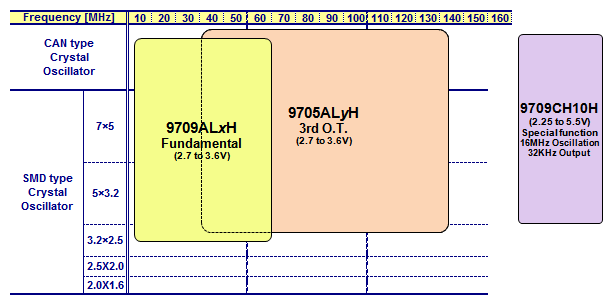

Low phase noise type
製品名発振モード発振周波数
(参考値)
電源電圧出力周波数出力負荷
KH9709AL1H Fundamental 4~60MHz 2.7~3.6V fo ~30pF
KH9709AL2H Fundamental 4~60MHz 2.7~3.6V fo/2 ~30pF
KH9709AL3H Fundamental 4~60MHz 2.7~3.6V fo/4 ~30pF
KH9709AL4H Fundamental 4~60MHz 2.7~3.6V fo/8 ~30pF
KH9709AL5H Fundamental 4~60MHz 2.7~3.6V fo/16~30pF
KH9709AL6H Fundamental 4~60MHz 2.7~3.6V fo/32~30pF
KH9709CH10HFundamental 16.8MHz 2.25~5.5V32KHz~50pF
KH9705ALAH 3rd-overtone30~50MHz 2.7~3.6V fo ~30pF
KH9705ALBH 3rd-overtone45~70MHz 2.7~3.6V fo ~30pF
KH9705ALCH 3rd-overtone65~100MHz 2.7~3.6V fo ~30pF
KH9705ALDH 3rd-overtone95~125MHz 2.7~3.6V fo ~30pF
KH9705ALEH 3rd-overtone100~133MHz2.7~3.6V fo ~30pF


  • 電圧レギュレーターを内蔵しており、低周波数偏差で動作します。

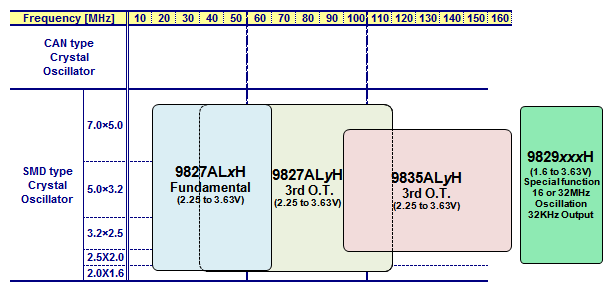

Low frequency deviation type
製品名発振モード発振周波数
(参考値)
電源電圧出力周波数出力負荷
KH9827AL1H Fundamental 10~60MHz 2.25~3.63Vfo ~30pF
KH9827AL2H Fundamental 10~60MHz 2.25~3.63Vfo/2 ~30pF
KH9827AL3H Fundamental 10~60MHz 2.25~3.63Vfo/4 ~30pF
KH9827AL4H Fundamental 10~60MHz 2.25~3.63Vfo/8 ~30pF
KH9827AL5H Fundamental 10~60MHz 2.25~3.63Vfo/16~30pF
KH9827AL6H Fundamental 10~60MHz 2.25~3.63Vfo/32~30pF
KH9827AL7H Fundamental 10~60MHz 2.25~3.63Vfo/64~30pF
KH9829A10H Fundamental 16.8MHz 1.6~3.63V 32KHz~15pF
KH9829B11H Fundamental 33.6MHz 1.6~3.63V 32KHz~15pF
KH9827ALAH 3rd-overtone30~45MHz 2.25~3.63Vfo ~30pF
KH9827ALBH 3rd-overtone40~55MHz 2.25~3.63Vfo ~30pF
KH9827ALCH 3rd-overtone50~75MHz 2.25~3.63Vfo ~30pF
KH9827ALDH 3rd-overtone65~110MHz 2.25~3.63Vfo ~30pF
KH9835ALAH 3rd-overtone90~140MHz 2.25~3.63Vfo ~15pF
KH9835ALBH 3rd-overtone120~160MHz2.25~3.63Vfo ~15pF


  • 低周波数偏差タイプ(小型低消費電力版)では通常温度品と高温対応品は統合されました。
  • 通常温度品をご検討の方もこちらの簡易データシートをご覧ください。
  • 電圧レギュレーターを内蔵しており、低電圧でも低周波数偏差で動作します。
  • 世界最小(2017年1月現在弊社調べ)の0.5×0.52mmで極薄100μmです。

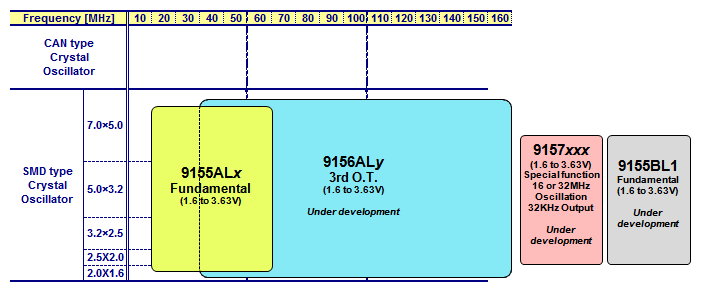

Low frequency deviation type
製品名発振モード発振周波数
(参考値)
電源電圧出力周波数出力負荷
KH9155AL1 Fundamental 10~60MHz 1.6~3.63Vfo ~15pF
KH9155AL2 Fundamental 10~60MHz 1.6~3.63Vfo/2 ~15pF
KH9155AL3
(開発中)
Fundamental 10~60MHz 1.6~3.63Vfo/4 ~15pF
KH9155AL4
(開発中)
Fundamental 10~60MHz 1.6~3.63Vfo/8 ~15pF
KH9155AL5
(開発中)
Fundamental 10~60MHz 1.6~3.63Vfo/16~15pF
KH9155AL6
(開発中)
Fundamental 10~60MHz 1.6~3.63Vfo/32~15pF
KH9155AL7
(開発中)
Fundamental 10~60MHz 1.6~3.63Vfo/64~15pF
KH9155BL1
(開発中)
Fundamental 50~100MHz 1.6~3.63Vfo ~15pF
KH9157A10
(開発中)
Fundamental 16.8MHz 1.6~3.63V32KHz~15pF
KH9157B11
(開発中)
Fundamental 33.6MHz 1.6~3.63V32KHz~15pF
KH9156ALA
(開発中)
3rd-overtone40~55MHz 1.6~3.63Vfo ~15pF
KH9156ALB
(開発中)
3rd-overtone50~75MHz 1.6~3.63Vfo ~15pF
KH9156ALC
(開発中)
3rd-overtone65~110MHz 1.6~3.63Vfo ~15pF
KH9156ALD
(開発中)
3rd-overtone90~140MHz 1.6~3.63Vfo ~15pF
KH9156ALE
(開発中)
3rd-overtone120~160MHz1.6~3.63Vfo ~15pF
  • 簡易データシートをご覧いただくにはAdobe Acrobat Reader DCが必要です。
    お持ちでない場合は、こちらからダウンロードしてください。
  • 簡易データシートに記載されている発振周波数は全ての環境においての動作を保障するものではありません(お客様が組み合わせる水晶や、実装条件によって変動します)。
  • 簡易データシートは予告無く変更される場合があります。
  • 詳細なデータシートをご希望の方はこちらよりお問い合わせください。
